최대 샘플 저장 속도는 초당 100샘플로 단기간 프로세스 편차 신호를 포착하여 채널 모두에 설정할 수있습니다.
CompactFlash™ 카드는 최대 2기가 바이트로 많은 데이터 포인트가 장기간 저장될 수 있도록 사용됩니다.

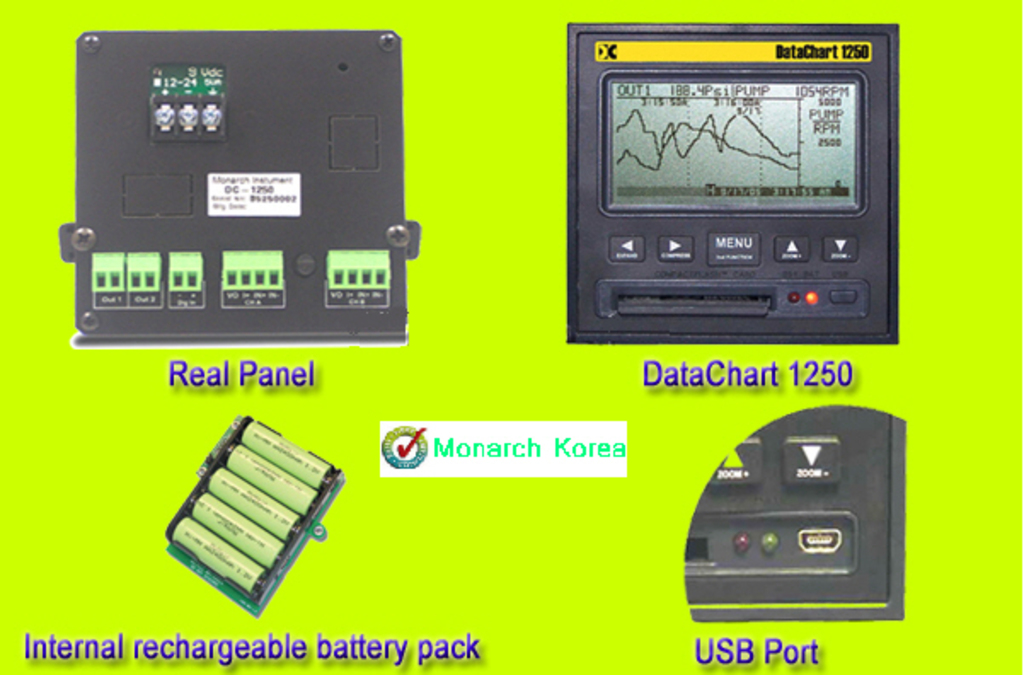

직관적 조작, 유연성있는 입력 구성, 대용량 메모리 기능을 가진 DataChart 1250는, 강력한 소형 디지털 레코터입니다.
Features
이더넷 통신 후면에 액세스 가능한 RJ45 이더넷 포트를 사용할 수 있습니다. 이 옵션으로 DC1250은 모든 표준 10/100BaseT 네트워크에 연결될 수 있습니다. 소형 플래시 카드에 저장된 데이터 액세스 및 전송이 가능합니다. 실시간 트렌드 데이터를 보고, 원격 제어할 수 있으며, 네비게이터 소프트웨어로 레코더를 구성할 수 있습니다. 웹브라우저가 대장된 실시간 데이터 보기는 인터넷 브라우저로만 볼 수 있습니다.
A Clear View DC1250은 밝은 흰색 LED 백라이트로 반사율이 높은 트위스트 nematic LCD디스플레이를 가집니다. 그래픽 사용자 인터페이스는 디지털 또는 그래프 형식으로 실시간 데이터를 표시하도록 구성될 수 있습니다. 1250 구성은 따라하기 쉬운 메뉴 시스템을 사용하여 할 수 있습니다.
다목적 전원
DC1250은 100~240Vac 50/60Hz에서 작동할 수 있는 보편적인 변압 전원 공급 장치(북미 플러그)와 함께 제공됩니다. 변압기를 선택하여 플러그 설정 변경이 가능합니다.
또한 12-24Vdc 절연 입력 전원은 기기 전원 공급 또는 외부 배터리를 사용할 수 있습니다. DC1250의 실시간 시계와 내부 RAM은 전력 손실시 데이터를 보존하기위한 백업 배터리를 가지고 있습니다.
정전시 데이터 손실이 염려될 경우, 사용자는 충전가능한 배터리 팩을 옵션으로 추가할 수 있습니다. 배터리팩 옵션이 설치된 DC1250은 충전 가능한 NiMH 자동으로 배터리를 충전하여 유지합니다. 전력 손실시, DC1250은 자동으로 내부 배터리 전원으로 전환할 것입니다. 최대 8시간까지 모든 기능이 정상적인 작동을 유지합니다. 또한 이 옵션은 AC 또는 DC 전원을 사용할 수 없는 지역에서도 DC1250을 사용하기에 좋은 기능입니다.
USB 통신 전면에 액세스 가능한 USB포트를 사용할 수 있습니다. 소형 플래시 카드에 액세스 및 전송 데이터가 저장될 수 있습니다. Navigator 소프트웨어로 실시간 추세 데이터를 보고 원격으로 제어하고 레코더를 구성합니다. USB port는 이더넷 옵션과 함께 주문할 수 없습니다.
DataChart Navigator Software
DataChart® Navigator 소프트웨어는 그 어느것 보다도 데이터 검토, 인쇄 및 내보내기를 쉽게 할수 있게 해줍니다. 단순히 프로그램을 시작하고, 데이터 파일을 더블클릭하면 Navigator은 나머지 과정을 자동으로 수행합니다. 데이터 파일은 날짜와 시간 스탬프 뿐만 아니라 DC1250에 프로그램 된 scales와 함께 하나의 완료된 그래픽 창으로 나타납니다. 필요할 경우 데이터의 특정 영역을 표시하기위해 확장, 압축, 박스 줌을 사용할 수 있습니다. 인쇄 미리보기 기능은 인쇄 전 검토가 가능합니다.
데이터 내보내기를 할 때 데이터 표 출력 창에서 Excel™아이콘을 클릭하기만 하면 됩니다. Navigator는 자동으로 기록된 데이터를 변환하고, Excel™을 실행해 체계적인 스프레드 시트에 데이터를 불러옵니다.
Download Latest Version of DC1250 Firmware (rev 1.1, June 2009)click here(right click and select 'Save Target As..') See instruction manual for instructions on installing new firmware
Measure RPM
DC1250은 많은 Monarch의 속도 측정 센서들과 함께 결함하여 사용될 수 있습니다. 센서의 전원은 DC1250 후면 단자에 제공됩니다. 측정, 표시, 기록 RPM 범위는 0~600,000입니다. 어플리케이션에 가장 적합한 센서를 선택하거나 기존 신호(0-5V TTL)를 가지고 1250에 직접적으로 수행하십시오.
Specifications:
Input Power: Standard
9 Vdc +/- 0.5Vdc @ 5VA (외부하중에 따라 달라짐) 외부 AC 변압기(제공)에 의해 제공, 비 절연 100-240Vac 50/60Hz
Input impedance:
>100k Ohms
Option:
절연된12-24 Vdc 입력전원 사용가능 (아래의 내부 바터팩 옵션과 호환되지 않음).
Measurement Rate:
채널당 최대 100 samples/sec
Option:
내장 배터리팩은 정전시 중단 없이 작동 및 제어된 종료를 제공함. 6Vdc, 2400mAH NiMH - Backup 시간: 8 hours typical (외부 로드에 따름).
Math Function:
Y=mx + b; average, hi peak, low peak.
Output:
전원 외부 센서 2 outputs 5Vdc @ 50mA
Media:
Compact Flash to 2GB
Number of Channels:
2 universal, 사용자 선택가능.
Display:
LCD 그래픽, 160 x 80 pixels, 백색 LED백라이트와 함께 black FSTN. 사용자는 백라이트 레벨과 대비 조정(전자)을 제어할 수 있음.
Isolation:
본체접지를 위한 300V AC/DC 채널 입력.
Display Modes:

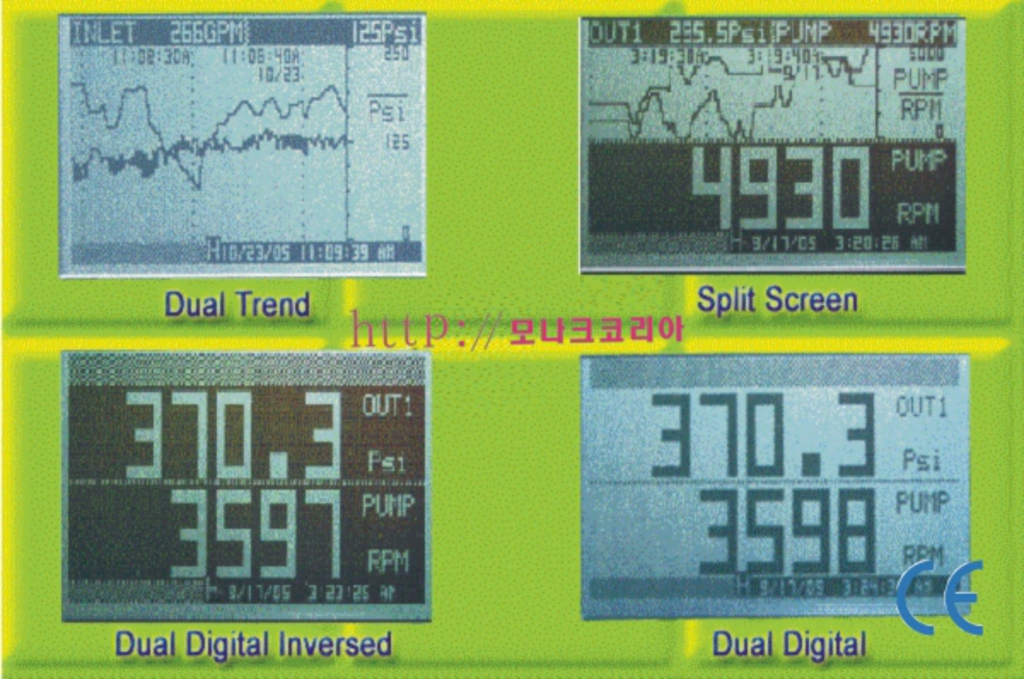

Trending (horizontal), Large dual digital readout, mixed mode.
DC Input:
Voltage Ranges: 0-250mV; 0-1.25V; 0-2.5V, 0-5V; 0-12.5V; 0-25V
User Interface:
5 button keypad (dual function buttons).
Accuracy: 0.1% of reading Resolution: 0.025% of full scale
Clock:
자동 윤년과 햇빌 절약 조정. 내부 배터리 백업.
Current Ranges: 0-20mA; 4-20mA; 0-50mA; 10-50mA
Relay Output:
Two alarm outputs: 30V 0.5A Form A relays.
Accuracy: 0.1% of reading excluding 250 ohm 외부 단락 제외하여 판독한 0.1%(필수)
Opto-isolated Input:
One input, 5 to 12Vc activation @ 10mA typical.
Resolution: 0-25% of full scale.
Audible:
Internal beeper (multiple tones).
Thermocouple:
Accuracy: 0.3% of full scale (typical). 주위 온도 센서 정확도: +/-1.5°C (전체 사양에 대한 데이터시트 참고.)
Dimensions:
Front panel: 96mm (1/4 DIN) x 152mm (3.78 x 3.78 x 6 inches).
RTD:
Accuracy: 0.3% of full scale (typical) Resolution: 0.1°C Internal Current source: 1mA (see datasheet for full specs)
Environmental:
내부에서만 사용 Installation Category II per IEC 664 Pollution Degree Level II per IEC61010-1 Temperature: -10°C to 50°C operating per IEC 61010-1 Humidity: 최대31°C온도의 최대 상대습도80% 에서 선형으로 감소하여 40°C에서 상대습도50%.
Frequency Input (Hz) Range:
0-10,000 Hz/ 0-600,000 RPM
Optional:
USB: 네비게이터 소프트웨어를 사용하여 데이터 및 원격 실시간 디스플레이를 위한 전면 패널 USB 2.0 슬레이브 포트.
