♧ 네트워킹 챠트 분석 기록계 (DataChart-6000) (Networkable Paperless Data Acquisition Recording System)
◆특징 (Features)
▶ Paperless 디지털 Data Acquisition Recording system
▶ PC Communication으로 동시 PC 실시간 모니터 화면표시 및 Ethernet, 네트워킹 기록계
▶ Serials- Ethernet-LAN-WAN 연결 실시간 모니터링, 원격 컨트롤, 데이터 인출
▶ Processing, 연구, Testing 기록 및 데이터 분석기
▶ 최대 초당 10개의 데이터 저장 가능 (Data Acquisition System-0.1 second)
▶ 터치 스크린 작동방식 (Touch Screen Control), Display Builder로 50개 화면 자유 구성
▶ 6 or 12 채널 유니버설 시그널 신호 입력(universal inputs) / 4채널 가상채널
▶ 4채널 펄스 및 주파수 입력 (Up to 4 pulse/frequency inputs)
▶ 6 / 12채널 알람 릴레이 출력 (6 or 12 relay outputs)
▶ 이더넷 네트워킹 동시화면 표시 및 원격 조정 기능 (Networkable using standard Ethernet Port & Control), IP Address 복수 화면보기
▶ FDA 전자기록-전자서명 보안 인증 수행 (21 CFR Part 11 compliant)
▶ 센서 및 트랜스미터 파워공급 (24 volt transmitter power supply)
▶ 방진 및 방수 규격 (IP65/NEMA4 compliant)
▶ 데이터 저장 매체 잠금 장치 (Locking media access door)
▶ 다양한 데이터 저장매체 선택 가능(Onboard Media Drives):
1. Compact Flash™
2. USB (Memory stick, external drive etc.)
3. Smart Digital (SD)
▶ 기록계 화면에 메모 및 필기 가능, 미래시간 자동 데이터 저장 설정
(Direct on screen chart annotation with integral stylus Infrared port)
▶ 이 메일 통보 가능 (Built in E-mail client)
▶ Modbus RTU, TCP-IP Ethernet 구축 가능
▶ Small 뒷면 공간 설치 구조 (Shallow installation depth6.5')
◆ 장점(Benefits)
◑ 넓고 다양한 유니버설 시그널 신호 입력 (Maximum flexibility achieved with universal inputs)
▷ DC Voltage: ±125mV, ±250mV, ±500mV, ±1.00V, ±3.0V, ±6.0V, ±12.0V, ±24.0V
▷ DC Current: 4-20mA, 0-20mA, 10-50mA
▷ Thermocouple: J, K, T, E, N, S, B
▷ Resistance Temperature Detector (RTD):
- 1. 100 ohm Plt. 385
- 2. 100 ohm Plt. 392
- 3. 200 ohm Plt. 385
- 4. 200 ohm Plt. 392
- 5. 100 ohm Ni
- 6. 120 ohm Ni
- 7. 1000 ohm Ni
- 8. 10 ohm Cu
◑ 펄스 시그널 신호입력 가능: 유량계 및 RPM센서 직접입력 가능 (Input pulse signals directly from flow meters)
◑ 알람 출력 경보 기능 (Relay outputs for control or activating external alarms)
◑ LAN-WEB 네트워킹 및 컨트롤, 동시 화면표시 (Accessible via LAN or WEB)
◑ 센서 및 트랜스미터에 필요한 DC24V 파워공급 단자 (Reduce cost and complexity by providing transmitter power supply)
◑ 간단한 설치구조 및 강력한 내구성 (No additional equipment needed to panel mount in harsh environments)
◑ 데이터 보안 저장매체 잠금 장치 (Media and Data can be locked and secured)
◑ 다양한 데이터 저장매체 선택 가능 (Flexibility of multiple media drives)
◑ 아이콘 터치 스크린 작동방식 (Intuitive icon driven touch screen interface)
◑ 스크린에 직접 메모-필기 가능 (Write notes and comments directly on the virtual chart for permanent storage with data)
◑ 무선 컨트롤 가능 (Remote control wirelessly)
◑ OPC방식 PC 실시간 소프트웨어 모니터 표시 (Seamlessly interfaces with third party software packages using OPC standard)
◑ 알람 현황 및 데이터 이 메일 통보기능 (Send alarm, instantaneous data or activity information anywhere with E-mail capability)
◑ 손쉬운 설치 구조-이동 구조(Shallow depth allows the use of economical panels and enclosures for installation)
◆ 제품사양 (Specifications)
◆ 그래픽-인터페이스-컨트롤 (Graphic User Interface and Controls)
◑ User 인터페이스-컨트롤 (User Interface and Control)
▷ 고선명 5.6-inch color Active Matrix TFT LCD 화면표시 touch screen방식
▷ 전면부 IP65 방진, NEMA4 방수 규격
▷ 아이콘 터치 컨트롤 스크린
▷ 50 custom 화면표시 모드 Widget 만들기: 수평, 수직, 바 그래프, 디지털 확대 축소 등
▷ 한 화면에 다양한 선택 메뉴
◑ 종합 시스템 메뉴 (Intuitive System Menu)
▷ Main Setup Menu
▷ Windows TM Control Panel
▷ Windows™ Explorer Menu

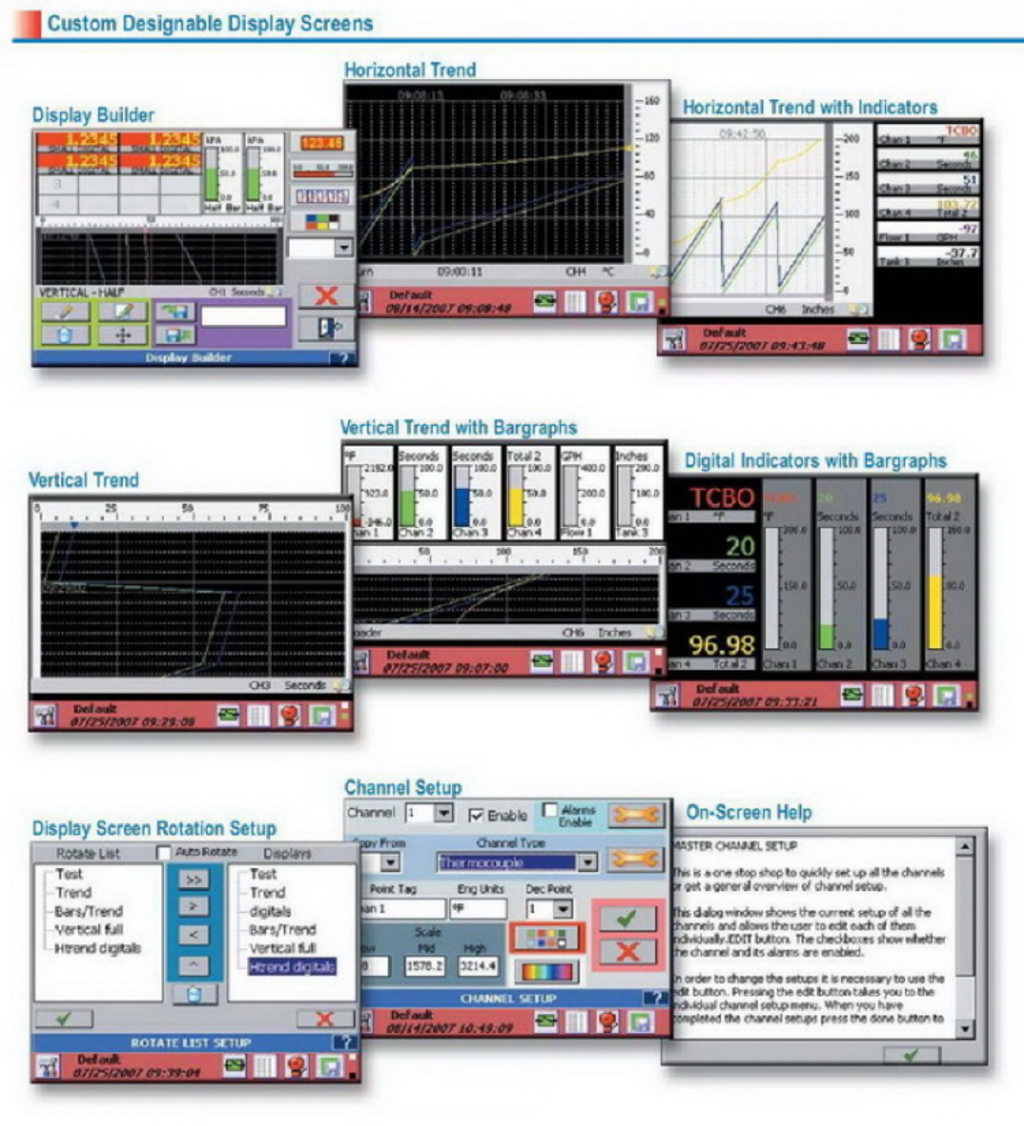

◑ User 디자인 화면표시 스크린(Custom Designable Display Screens)
▷ Display Builder
▷ Horizontal Trend
▷ Horizontal Trend with Indicators
▷ Vertical Trend
▷ Vertical Trend with Bargraphs
▷ Digital Indicators with Bargraphs
▷ Display Screen Rotation Setup
▷ Channel Setup
▷ On-Screen Help
◆ 데이터 저장 및 보안 (Data Storage and Security)
◑ 다양하고 광범위한 저장능력
▷ 자체 내부 장착 Flash RAM 저장 (전원이 Off 하여도 데이터 소멸 안됨)
▷ 다양한 실시간 저장 매체: Compact Flash™
▷ Programmable 저장기능: 데이터 저장 start and stop times, 데이터 저장주기 intervals
▷ PC via Ethernet으로 실시간 PC 모니터링(using the optional Exhibitor Software)
▷ OPC Server로 데이터 Communication
◑ 데이터 보안 기능
▷ 저장된 데이터 공간의 잠금 키 장치
▷ 모든 저장된 데이터의 암호화 (3단계 등급 설정 및 패스워드)
▷ 충전용 내부장착 Nickel Metal Hydride battery로 저장된 데이터 보호
◑ FDA 전자기록-전자서명 보안 인증 수행 (21CFR Part 11)
▷ 접근 통제 (Access Control)
▷ ID-Password 체계 구축
▷ 권한의 부여 관리보안-3단계 보안 레벨
◆ 데이터 저장 (Recording Data)
◑ 저장 선택 기능 (Record Setup menu):
▷ 채널 별 선택 (channels to record)
▷ 저장 주기 선택 (sample storage rate)
▷ 알람 및 이벤트 저장 (record alarms and/or events)
▷ 미래 자동 저장 및 중지-일일 주기 등 (start/stop time)
▷ 저장매체 선택 (date for the record session)
◑ 저장 매체 및 잠금장치 (Front Accessible): (lockable)
- 1. Compact FlashTM (256 Meg / 521 Meg / 1G / 2G 사용가능)
- 2. USB Host (for memory stick)
◑ 연결 장치 (Rear Accessible):
- 1. USB Host
- 2. Ethernet
◑ 내부 저장 크기 (Internal):
- 1. 128Meg (Standard)
- 2. 521 Meg
- 3. 1G
- 4. 2G
◆ 다양한 기능 (Unique Features)

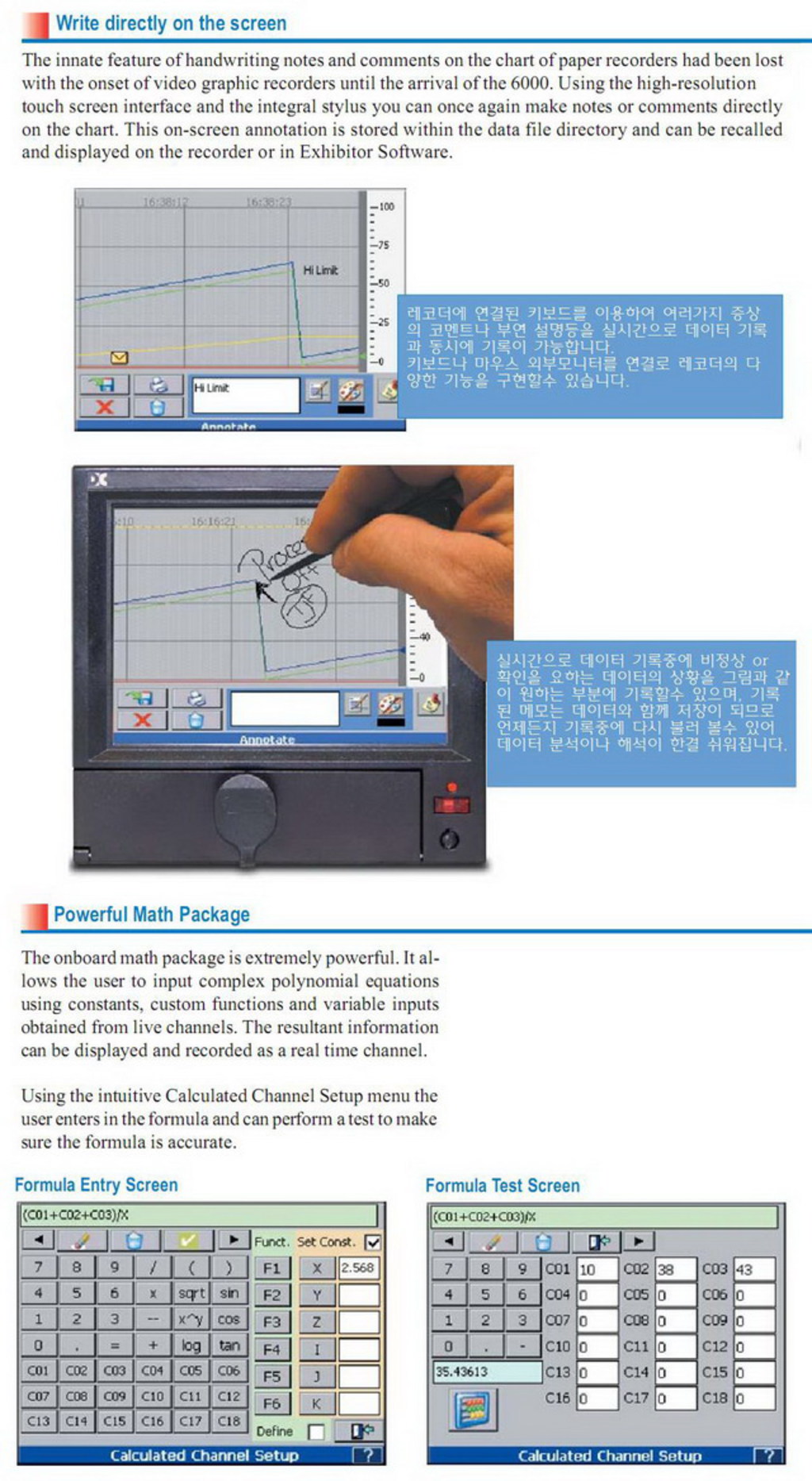

◑ 스크린 필기 메모 (Write directly on the screen)
▷ 메모 및 필기를 스크린에 직접 쓸 수 있음
▷ 트랜드 그래프에서 메모, 텍스트 쓰기 저장
◑ 강력한 태그 및 유니트 표현 (Powerful Math Package)
▷ 다양한 기호, 태그 등을 조합 표시 가능
▷ 수학, 화학, 물리 기호 등
▷ 실시간 리얼타임 채널에 동시 표시
◑ 사운드 기능 (Unique Sounds)
▷ 기록계 자체에 내장된 스피커로 알람 경보음 발령
▷ 유져 선택 소리음 기능
▷ 외부 스피커 연결 단자로 외부 소리음 연결 가능
◑ 원격 조정 (Remote Control)
▷ 기록계 표시 화면을 local PC로 동시 표시
▷ PC 키보드로 실시간 desktop PC’s로 표시
▷ 세팅 조절, 기록 시작 및 중지 원격 조정 가능
▷ 현장과 원거리 사무실에 편리
▷ WEB IP로 동시 북수 화면표시

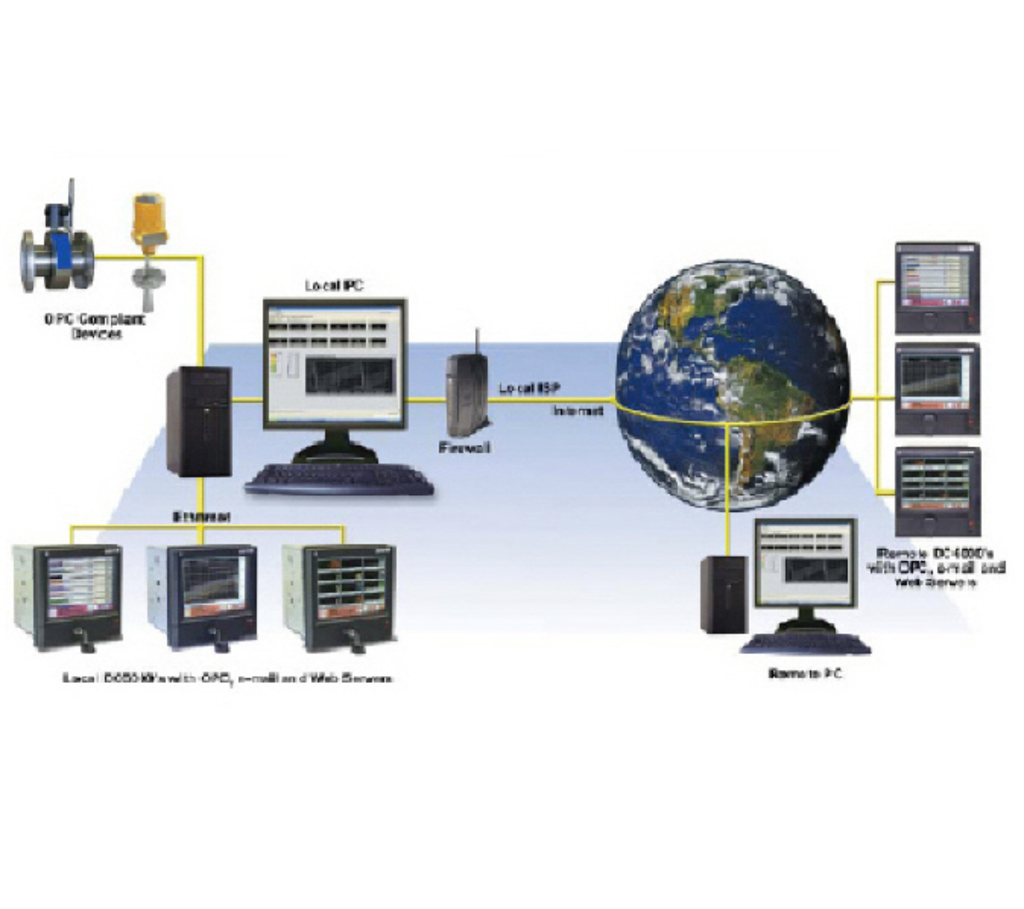

◆ 네트워킹 시스템 (Networkable Paperless Data Acquisition System)
◑ Exhibitor Software
▷ 다양한 네트워크 구성: OPC compliant devices.
▷ 손쉽고 다양한 기능: via searching, reviewing, printing, or exporting historic data
▷ 복합 모니터링 및 기록 기능: real-time monitoring and recording independently as well, while historic recording is not affected.
▷ OPC Client 화면표시 기능: user to build custom screens selecting various display elements and data from multiple OPC Servers, including devices other than DC6000’s. (Windows™ XP/2000 Compatible)
◑ 유져 실시간 화면표시 (Customizable Real-Time View)
▷ 실시간 화면표시 projects (click of the mouse)
▷ 다양한 메뉴: Create bar graphs, digital panel meters, thermometers or trend screens from live data coming from any DC6000 or other OPC compliant device accessible on the network.
▷ OPC Device Manager로 네트워킹 구성
▷ 강력한 툴: Design Page, Real-Time Displays, Graphic User Interface.
▷ 손쉬운 마우스 기능: To place items, simply point, click, and drag.
▷ 툴 저장기능: Save your project for future use and the next time it is opened all servers are automatically connected and data will begin displaying immediately.
▷ PC 동시 화면표시: Go one step further, and record real time data to your PC.
◑ 그래픽 (Graphical Review)
▷ 모든 입력 데이터의 그래픽 화면표시
▷ 그래픽 & 프린트 기능: recorded channels, turn channels off and on, change color schemes, expand, compress, zoom, and print.
▷ 채널 별 표시 가능
▷ 개별 채널 요약 및 채널 별 minimum, maximum, averages, time, date for the records 기능
▷ 동시 분석 tools: multi-channel graph, scroll through data, zoom, review, expand the single channel graphs
◑ Tabular Data Review
▷ 데이터 테이블 tabular format.
▷ 모든 저장 데이터 time stamps.
▷ 원 클릭으로 Excel™화 및 분활화
▷ 데이터 저장 시에도 data table과 graph을 동시 표시 가능
▷ 커서 포인트 측정값 보기
▷ alarm, event, and memo review screens 보기 기능
▷ 스크린 Memo 리스트 보기 기능
▶ 21CFR Part 11
▷ 데이터 저장 보안 기능
▷ 패스워드 3단 등급 보호기능: User, Manager, Administrator
▷ OPC Client로 원격 보안 조정 가능
▷ 미래 타임 Administrator 보안 설정 가능
▷ Data records that are not in Monarch Instruments proprietary
