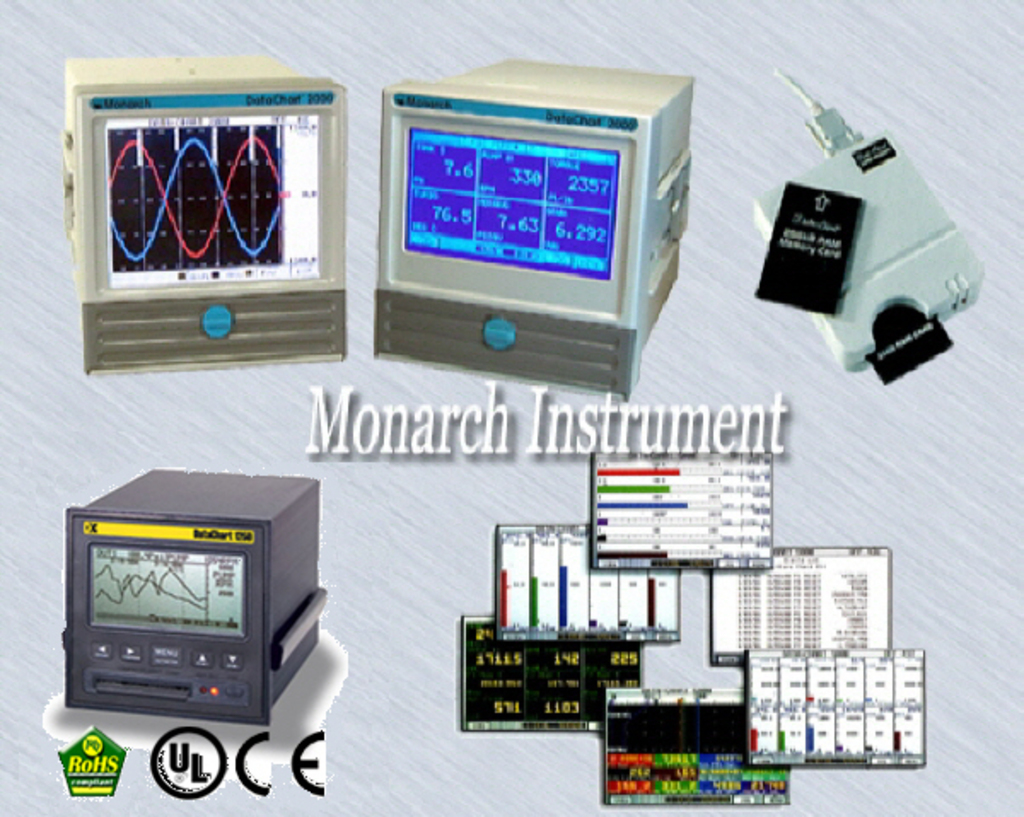

DataChart 2000 Series Paperless Recorders는 당신을 위한 장치 입니다.
Overview Data-Chart 2000은 DC전압, DC전류, 열전대를 메뉴로 선택가능한 2, 4, 6, 12 직접 범용 절연 입력을 가집니다. 직관적 터치 스크린 컨트롤은 쉽고, 빠른 설정 및 조작을 제공합니다.
Display 우리의 뛰어난 5.6' (142mm) active matrix TFT color display는 클래스가 최대이고 특수 눈부심 방지 코팅이 된 터치스크린의 가시성은 누구에게도 뒤쳐지지 않습니다. 좀더 경제적인 솔루션을 필요로 하는경우, DC2000을 매우 밝은 푸른 단색 디스플레이와 함께 주문할수 있습니다.
Recording 데이터는 비휘발성 내부 RAM에 저장되고 미리 설정되 거나 요구에 따라 이동식 미디어에 자동으로 다운로드 될 수 있습니다. 표준 이동식 저장소는 최대 2GB의 CompactFlash® 또는 예전의 3.5' 1.44Mb disk drive 입니다.
Speed 1채널에 대한 초당 8샘플의 측정속도는 압력과 같은 빠르게 변화하는 프로세스 신호를 기록하기 위한 DC2000에 이상적입니다. 적은 빈도로 정보가 필요한 경우, 당신은 초당 8샘플과 10분간 기록 중 선택할 수 있습니다.
Communications 통신 옵션은 데이터 액세스 또는 DC2000을 제어할 때 유연하게 제공합니다. 데이터는 RS232C옵션과 모뎀을 사용하여 표준 전화선을 통해 액세스하고 다운로드할 수 있습니다. RS485 MODBUS옵션은 DC2000에 기존MODBUS 네트워크로 설치하거나 직렬로 31개 래코더 까지 연결할 수 있습니다. 10BaseT 이더넷 포트 옵션은 LAN에 직접 연결하거나 WAN과 인터넷을 통해 데이터를 전송할 수 있다는 의미의 표준 TCP/IP 프로토콜에 연결 할 수 있습니다.
선택 할 수 있는 20개 이상의 디스플레이 모드가 있습니다. 이는 거의 모든 포맷을 보길 원할 경우 데이터만 볼 수 있는 유연성을 제공합니다.
Features
2, 4, 6, 12 범용 직접 입력: DC 전압,전류, 열전대
고속 저장 능력: 채널당 초당 최대 8샘플
여러 저장 매체 옵션 : 3 1/2' 1.44MB disk, 또는 Compact Flash 최대 2GB
5.6' 선명한 TFT active matrix color display 또는 5'흑백 display.
눈부심 방지 코팅이 되어 있는 직관적 터치 스크린 제어
Splash에 내성이 있는 전면 패널

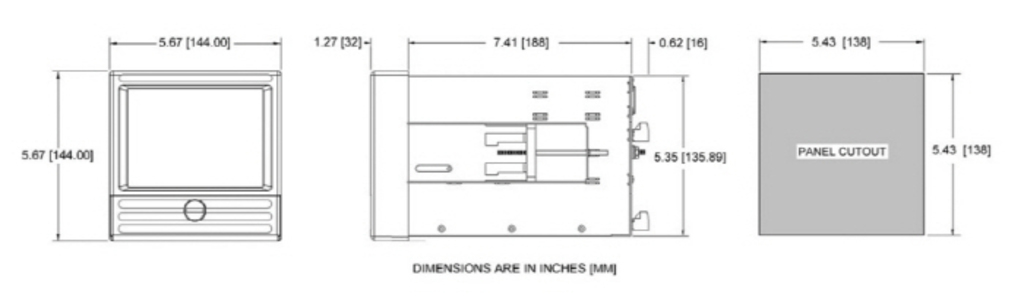

표준 DIN 인클로저 : 144mm x 144mm bezel
6 릴레이 접점 또는 솔리드 스테이트 릴레이 출력 / 3 디지털 제어 입력
병렬 프린터 출력.
직렬 출력 옵션: RS232 또는 RS485.
10BaseT 이더넷 연결.
장치구성, 통신, 데이터분석, 인쇄 및 표준 스프레트시트/데이터 베이스 어플리케이션에 출력을 도와주는 소프트웨어.
효율성, 유연성 및 데이터 완전성
시간은 돈이다! 회사의 축소 및 비용 절감 목표를 달성하기위해 짧은 시간이 걸립니다. Data-Chart recorders는 거의 유지보수가 무료 입니다. 용지 또는 펜의 교체가 필요없고, 기계 부분의 마모가 없으며 디지털 기계 이므로 교정하는데 시간이 짧게 걸립니다. 그러므로 당신이 보다 효율적으로 시간을 사용할 수 있습니다.
우리는 유연성이 있습니다. 데이터차트 레코더는 전세계 모든 종이가 필요없는 레코더 중 비교할 수 없을 정도로 최고 수준의 유연성을 제공합니다. 범용 입력, 네트워크 기능, 강력한 연산 패키지 및 다양한 디스플레이 선택으로 당신이 원하는 방식으로 표시,기록,통신을 할수 있도록 해줍니다.
당신의 데이터는 중요합니다. 데이터 차트 레코더는 매우 신뢰성 있게 설계 되었습니다. 우리는 최고의 구성 요소를 사용 가능하도록 선택할 수 있고 강력한 모듈식 기계 구조로 결합되어 있습니다. 최적의 설계는 적은 부품이 필요하다는 것을 의미합니다. 적은 수의 부품은 더 적은 오류를 의미합니다. 최대 2MB의 비휘발성 메모리에 데이터를 안전하게 유지합니다. 정전시 기록된 데이터를 절대 잃지 않을 것입니다. 데이터는 당신이 선택한 이동식 미디어에 자동으로 다운로드 됩니다: 3.5” 1.44 Meg disk 또는 CompactFlash™ card (최대 2GB ).
가시성, 설치 및 디스플레이 모드
트렌드, 막대그래프, 디지털 표시기를 포함한 20개 이상의 서로다른 디스플레이 모드를 선택할 수 있습니다. 펜 색상, 배경색상 등을 선택하십시오. 우리의 직관적 터치스크린 제어는 DC2000 breeze를 간단하게 구성할 수 있습니다. 메뉴 시스템에서 크고, 쉽게 화면 전체를 사용할 수 있습니다. DC2000은 144mm의 사각레코더의 큰 빛나는 5.6” TFT active matrix color LCD display를 가지고 있습니다. 어떠한 상황에서도 가시성을 최적화하기 위해 특수 눈부심 방지 코팅을 추가했습니다.
RTD's : 기본 정확도 0.2% 또는 0.5°C (1°F). 분해능 0.1°C 2 또는 3 와이어 연결. 케이블 보정은 ± 50 Ohm Open 및 단락 감지.
10 ohm Cu
-70 ~ 170°C
-94 ~ 338 °F
100 ohm Pt 385
-220 ~ 850°C
-364 ~ 1560 °F
100 ohm Pt 392
-180 ~ 820°C
-292 ~ 1500 °F
200 ohm Pt 385
-220 ~ 400°C
-364 ~ 750 °F
200 ohm Pt 392
-180 ~ 400°C
-292 ~ 750 °F
120 ohm Ni
-70 ~ 300°C
-94 ~ 570 °F
1000 ohm NI
-60 ~ 209°C
-76 ~ 408 °F
(DIN 43760)
입력 분해능
전체 스케일의 0.0015% , 달리 명시되지 않는 16 bit
입력 저항
150mV에 > 10 Meg , 1.25V ~ 2.5V 범위, 5, 12.5, 25 전압 범위에 >100 K.
입력 채널
2, 4, 6 , 12 direct
최대입력
50 Vdc
CMNR
>100db, 50/60 Hz
측정 속도
매 125 milliseconds당 모든 직접 입력 채널 측정 (각 채널의 8 times/second 독립적 채널 번호).
연산 기능
+, -, x, /, 로그함수, 적분, 힘, 평균, 타이버, 사용자 정의 방정식.
EMC 규정준수
EMC 89/336/EEC의 요구사항을 충족함.
RECORDING
기록속도
8/sec ~ 10 minutes 선택가능
데이터형식
데이터 보안을 위한 독자적 binary 형식
데이터 저장
데이터는 비휘발성 RAM에 저장되고 자동으로 기록되며, 필요에 따라 이동식 미디어보드에 기록됩니다. 전체 미디어 형식과 기능을 확인합니다.
미디어
측정
용량
이동식
저장소
3.5' Disk
700,000
1.44MB
Compact Flash
50 million
최대 2 GB
내장형
1 Mb RAM (비 휘발성) ~ 2 Mb RAM (비 휘발성)
파일
유형
데이터파일, 경보 및 이벤트 파일, 구성 파일, 언어 파일. 하나의 디스크에 다른 이름의 여러파일.
DISPLAY
컬러 타입Display: 터치 스크린으로 제어하는 LED 백라이트 Active Matrix TFT 액정 디스플레이 (5.6 inch) . 해상도 320 x 240 pixels. 흑백 타입Display 터치 스크린으로 제어하는 LED backlit STN 액정 디스플레이 (5.0 inch). 해상도 240 x 128 pixels. Display 모드 그래픽(수직 또는 수평 트랜딩), 막대그래프(수직 또는 수평), 디지털 미터, 영숫자 알람 및 이벤트 데이터 또는 분활 화면에 이들 조합을 포함. 데이터 트렌드 평가. 시간, 날짜, 신호값으로 정보 검색. 가상 차트 속도 0.5in/hr ~ 600in/hr 또는 10mm/hr ~ 15,000mm/hr 범위에서 프로그램가능. 차트 속도는 저장속도와 독립적임. Display 창 시간/날짜, 그래픽(막대, 대형 디지털, 트렌드), 디스크 상태, 시스템 상태, 메뉴 버튼 바, 단위 선정법, 알람/이벤트.
FEATURES
터치 스크린 간단한 프로그래밍과 쉬운 조작을 위해 터치에 민감한 버튼 막대로 화면을 누름 연산 패키지 대수 방정식(기본 연산, 힘, 루트, 자연수와 기본적 10로그 함수, 지수), 피크 모니터링, 미분, 실제 회전 평균, 시간 평균, 게이트 타이밍, 조건식(부울 법칙), 적분, 로그 값 스케일링 제공. 12개 프로그래밍 가능한 상수. Buffer 내부128k buffer (RAM)는 기록된 데이터와 독립적으로 이전의 차트 데이터를 실시간 검색할 수 있습니다. 등가 탐색 기능은 약 560 pen inches 입니다. 이는 1 inch/hour에서 4pens에 대해 약 5½ 일을 나타냅니다. File 검색 디스크의 모든 데이터 파일을 탐색할 수 있습니다. 파일 디렉토리는 다른 파일 이름 선택이 가능합니다. Disk 전체 알람 사용자는 전체 임계값을 설정할 수 있습니다. 디스크 오류 및 경보는 폐쇄 연락으로 라우팅할 수 있습니다.
Trend 방향 사용자는 수평 또는 수직 차트 트렌드를 선택할 수 있습니다. 'Pen' 포인터는 쉬운 추적 식별을 위한 것입니다.
POWER
전력 요구사항 100 ~ 240Vac, 50/60Hz 또는 125~ 300Vdc, 최대 35VA . 선택사항 24Vdc +/-15%.
전력 보호 실패시 비 휘발성 메모리에 프로그램된 매개변수가 저장 됨. 시계 배터리 백업. 데이터 보존 시간은 전원 없이 12개월 이상. 비 휘발성 메모리에 저장된것을 buffer해 차트와 경보를 탐색. Safety UL (3111-1) cUL (IEC1010-1) CE 저전압 지침 73/23/EEC. EN 61010-1를 준수함.
ENVIRONMENTAL
온도 디스크 드라이브 UL3111-1/IEC1010-1당 5°C ~ 40°C . PCMCA drive 또는 ZIPTM Drive -10°C ~50°C . 습도 UL3111-1/IEC1010-1당 10% ~ 80% RH. 세척 IP65 전면 패널만 가능.
OPTIONS
Alarm Contacts 3 또는 6 절연 형식 C, 3 amp @ 250Vac 또는 26 Vdc. Solid State Relays 3 또는 6, 0.5 amp @ 30Vdc. Remote Inputs 3 절연 입력, 사용자 선택가능한 드라이접점 또는 5 ~ 12 Vdc (mech. relay), 12 ~ 24 Vdc (SS relay) 활성화. 입력을 일반적으로 공유가능. 차트 제어, 알람 확인/리셋, 이벤트 마커, 전체 리셋 또는 로직입력을 위한 구성. Communications ESD는 모든 핸드 셰이킹에서 RS232가 보호됨. 모뎀 또는 절연 RS485 포트를 지원함. 프로토콜: MODBUS RTU, MODBUS ASCII, serial printer port. 이더넷: 10BaseT. 장치를 원격으로 구성 가능. Printer Port 병렬 프린터 포트 (25 pin D shell connector).
